    170kV 및 362kV GIS AC 내전압 시험


    1. AC 내전압 시험
       1.1 시험목적 공장 시험후 해체,운송,설치,현장 여건에 따른 작업성,부품 손상,이물질 등에 의한 품질저하 확인 및 실 계통
       가압 운전 중에 고장을 일으킬 수 있는 결함을 조기 발견하기 위함.

    1.2 시험방법
       1)정격 전압별 시험전압 및 시간은 KEPCO의 시공절차서에 따른다.
       2)초기 전압 인가시(대지간)는 반드시 아래표와 같이 CONDITIONING을 한다.

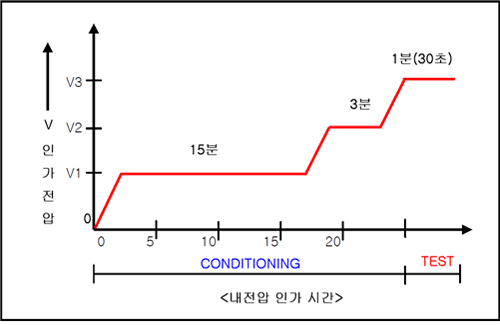

    [ GIS 정격 전압별 CONDITIONING 기준 ]

    PT 미취부시

    PT 취부시(LA)

    시험

    시간

    170kV

    GIS

    362kV

    GIS

    800kV

    GIS

    시험

    시간

    170kV

    GIS

    362kV

    GIS

    800kV

    GIS

    시험전압

    (kV)

    시험전압

    (kV)

    시험전압

    (kV)

    시험전압

    (kV)

    시험전압

    (kV)

    시험전압

    (kV)

    5~15

    (V1)

    145

    210

    460

    5~15

    (V1)

    110

    (100)

    240

    (210)

    -

    3

    (V2)

    195

    270

    600

    3

    (V2)

    115

    (110)

    259

    (220)

    -

    1

    (V3)

    270

    425

    760

    30

    (V3)

    134

    (120)

    299

    (242)

    -

    *.( ) 는 향후 협의후 승인 적용할 시험전압

    [ GIS 정격 전압별 CONDITIONING 기준 ]


    3)정격가스 압력으로 충진된 상태에서 4시간 이상 안정후 시험한다.
    4)GIS(Bay) 수량이 많을시는 내압기 용량을 감안하여 분할하여 시험한다.
    5)내전압 시험시 BCT 2차측은 단락하여 접지토록한다.
    6)특별한 언급이 없는한 대지간에 대하여만 시험한다.
    7)내전압 시험시 이상음이 발생시는 1회 반복하여 시험하고 내부 등를 점검하여 GIS(피시품)가 이상없슴을 확인하여야 한다.

    1.3 판정기준
    정격 시험 전압으로 시험중 절연파괴나 이상음이 없을 것.
